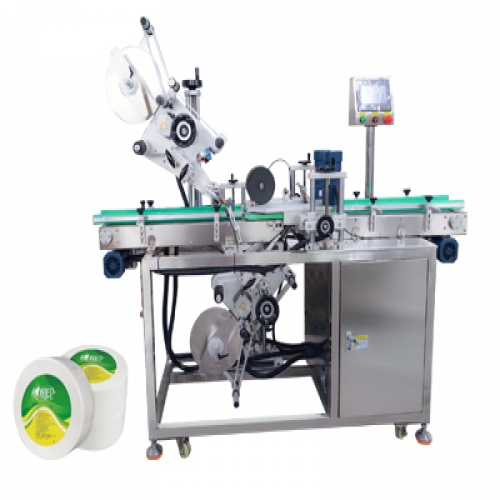

卷筒纸上下平面贴标机

基本用途

适用于在各种物品的上平面贴标签或不干胶膜，如记忆棒（USB）、插头、塑胶片、零件 等，更换覆标机构可适用于不平整表面贴标，广泛应用于中小件产品的平面贴标，规格范围小的平面类物体贴标。

振动盘方式自动将产品分方向，自动将产品送到贴标机输送带，自动上料，自动贴标，自动收料整个过程无人化生产，自动化程度高，大幅提高生产效率。

可选配打码机或喷码机到贴标头，可实现在标签上打印生产日期、批号和喷印条码等信息。

可选配喷码机到输送带，可实现贴标前或贴标后在产品上喷印生产日期、批号、条码等信息。

适用范围

·   适用标签：不干胶标签，不干胶膜，电子监管码，条形码等。

·   适用产品：要求在平面、大弧度面上贴附标签或膜的产品。

·   应用行业：广泛应用于印刷、文具、食品、日化、电子、医药、等行业。

·   应用实例：记忆棒（USB）、插头、塑胶片、零件贴标签等。

工作过程

核心工作原理：传感器检测到产品经过，传回信号到贴标控制系统，信号经过PLC处理后，在适当时刻送出标签贴附在产品设定位置上，产品流经覆标装置，标签被覆牢固，一张标签的贴附动作完成。

操作过程：振动盘自动上料 （可接流水线）—>产品输送（自动实现）—>产品导正（自动实现）—>产品检测（自动实现）—>贴标（自动实现）—>覆标（自动实现）—>收集已贴标产品。

参数名称

具体参数数值

贴标精度:±1mm (不含产品、标签误差)

贴标速度:40～120件/分钟（与产品尺寸有关）

适用产品尺寸:长：40mm～400mm 宽：40mm～250mm 高：0.2mm～150mm

适用标签尺寸:长度：6mm～340mm 宽度（底纸宽度）：15mm～130mm

整机尺寸:约1600mm×780mm×1400mm（长×宽×高）

适用电源:220V/50HZ；

整机重量:约180Kg

适用标签内径:Ø76mm

适用标签外径:Ø 280mm

电压:220V

功率:700W

功能特点

自动化程度高;配合振动盘方式自动将产品分方向，自动将产品送到贴标机输送带，自动上料，自动贴标，自动收料。整个过程无人化生产，自动化程度高，大幅提高生产效率。

适用范围广，可满足产品宽度30mm～300mm的产品平面贴标和不干胶膜，更换覆标机构可满足不平整表面贴标；

贴标精度高，细分步进电机或伺服电机驱动送标，送标精准；标带绕行纠偏机构设计，保证标签牵引过程中不左右偏移；偏心轮技术应用于牵引机构，牵引标签不打滑，确保出标精准；

坚固耐用，采用三杆调整机构，充分利用三角形的稳定性，整机坚实耐用；

稳定性高，松下PLC+显控触摸屏+松下针形电眼+德国劳易测标签电眼组成的高级电控系统，支持设备7×24小时运转；

调整简单，设计6自由度可调调整座，不同产品之间的转换变得简单、省时；

应用灵活，可单机生产或接流水线生产，生产现场布局简单；

智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费；

触摸屏操作界面，全中文注释和完善的故障提示功能，各种参数调整简单快捷，操作方便；

功能强大，具有生产计数功能，省电功能，生产数设定提示功能，参数设置保护功能，方便生产管理；
